Hej! Som dodávateľ rúrkových výmenníkov tepla a som super nadšený, aby som rozobral, ako tieto šikovné zariadenia fungujú. Tubulárne výmenníky tepla sú všade okolo nás a zohrávajú kľúčovú úlohu v rôznych odvetviach, od farmaceutických výrobkov po spracovanie potravín. Poďme sa teda ponoriť priamo do a preskúmajte pracovný princíp rúrkového výmenníka tepla.
Základná koncepcia
V jadre je tubulárny výmenník tepla zariadením určené na prenos tepla medzi dvoma tekutmi. Tieto tekutiny môžu byť kvapaliny, plyny alebo kombinácia oboch. Základná myšlienka je jednoduchá: cez skúmavky preteká jedna tekutina, zatiaľ čo druhá tečie okolo skúmaviek v škrupine. Toto nastavenie umožňuje efektívny prenos tepla medzi dvoma tekutkami bez toho, aby sa zmiešali.
Komponenty rúrkového výmenníka tepla
Predtým, ako sa dostaneme do duseného - odvážny, ako to funguje, poďme rýchlo prekonať hlavné komponenty rúrkového výmenníka tepla:
- Rúrka: Jedná sa o malé, duté potrubia, kde tečie jedna z tekutín. Rúrky sa dodávajú v rôznych materiáloch, ako je nehrdzavejúca oceľ, meď alebo titán, v závislosti od aplikácie a vlastností tekutín.
- Škrupina: Škrupina je veľký nádoba, ktorá uzatvára skúmavky. Druhá tekutina preteká priestorom medzi škrupinou a trubicami.
- Hárky: Jedná sa o hrubé dosky, ktoré držia trubice na svojom mieste a oddeľujú dva tekutiny. Rúrky sa zvyčajne zvárajú alebo valia do trubíc.
- Prepad: Paffles sú doštičky nainštalované vo vnútri škrupiny. Ich hlavnou funkciou je nasmerovať tok tekutiny okolo skúmaviek, zvýšenie turbulencie a zlepšenie účinnosti prenosu tepla.
Pracovný princíp
Dobre, teraz sa pozrime, ako rúrkový výmenník tepla skutočne robí svoju prácu. Pracovný princíp je založený na zákonoch termodynamiky, konkrétne prenosu tepla z horúcej tekutiny do chladnejšieho.
Prietok
Predpokladajme, že máme dve tekutiny: horúca tekutina a studená tekutina. Horúca tekutina vstupuje do výmenníka tepla cez jeden koniec a tečie cez skúmavky. Medzitým studená kvapalina vstupuje do strany škrupiny a tečie okolo skúmaviek.
Smer toku tekutiny môže byť rovnobežný alebo protiprúdový prúd. V paralelnom prietoku vstupujú horúce aj studené tekutiny do tepla na výmenníku tepla na rovnakom konci a prúdia rovnakým smerom. V toku proti prúdu vstupujú horúce a studené tekutiny na opačných koncoch a toky v opačných smeroch. Prietok proti prúdu je vo všeobecnosti efektívnejší, pretože si udržuje rovnomernejší teplotný rozdiel medzi týmito dvoma tekutkami pozdĺž dĺžky výmenníka tepla, čo vedie k lepšiemu prenosu tepla.
Prenos tepla
Keď horúca tekutina tečie cez skúmavky, teplo sa prenáša z horúcej tekutiny do steny trubice. Steny trubice potom vykonávajú teplotu do studenej tekutiny na strane škrupiny. Tento prenos tepla dochádza v dôsledku teplotného rozdielu medzi týmito dvoma tekutkami.
Rýchlosť prenosu tepla závisí od niekoľkých faktorov, vrátane teplotného rozdielu medzi teplými a studenými tekutinami, povrchovou plochou trubíc, tepelnej vodivosti materiálu trubice a prietokov tekutín.
Proces prenosu tepla je možné opísať Newtonovým zákonom chladenia, ktorý uvádza, že rýchlosť prenosu tepla (Q) je úmerná teplotnému rozdielu (AT) medzi dvoma tekutkami a povrchovou plochou (A) dostupnou na prenos tepla. Matematicky sa dá písať ako:
Q = u × a × Δt
kde u je celkový koeficient prenosu tepla, ktorý berie do úvahy tepelné odpory tekutín, steny trubice a akékoľvek znečistenie alebo škálovanie, ktoré sa môžu vyskytnúť na povrchoch trubice.
Úloha
Baffles hrajú rozhodujúcu úlohu pri zvyšovaní účinnosti prenosu tepla. Nasmerovaním toku tekutiny okolo skúmaviek zvyšujú rýchlosť a turbulenciu tekutiny na strane škrupiny. Táto zvýšená turbulencia znižuje hrúbku hraničnej vrstvy v blízkosti povrchov trubice, čo následne znižuje tepelný odpor a zlepšuje koeficient prenosu tepla.
Žiadosti
Trubové výmenníky tepla sa používajú v širokom spektre odvetví kvôli ich všestrannosti a účinnosti. Tu je niekoľko bežných aplikácií:
- Farmaceutický priemysel: Vo farmaceutickom priemysle sa výmenníky tepla používajú pre rôzne procesy, ako je vykurovanie a chladenie farmaceutických roztokov. AFarmaceutický výmenník teplamusí spĺňať prísnu hygienu a normy kvality, aby sa zaistila bezpečnosť a účinnosť výrobkov.
- Priemysel potravín a nápojov: Používajú sa na pasterizáciu, sterilizáciu a chladenie potravín a nápojov. Napríklad pri výrobe mlieka sa môže tepelný výmenník použiť na zahriatie mlieka na špecifickú teplotu, aby sa zabili škodlivé baktérie a potom ho rýchlo ochladili.
- Chemický priemysel: V chemických procesoch sa výmenníky tepla používajú na zahrievanie, chladenie a kondenzáciu chemických látok. Môžu sa tiež použiť na obnovenie tepla z tokov odpadu, čím sa zlepšila energetická účinnosť procesu.
- HVAC systémy: Trubové výmenníky tepla sa používajú pri zahrievaní, vetraní a systémoch na kondicionovanie vzduchu na prenos tepla medzi vnútorným a vonkajším vzduchom alebo medzi rôznymi tekutými tokmi v systéme.
Typy tubulárnych výmenníkov tepla
Existuje niekoľko typov rúrkových výmenníkov tepla, z ktorých každý má vlastné výhody a aplikácie:

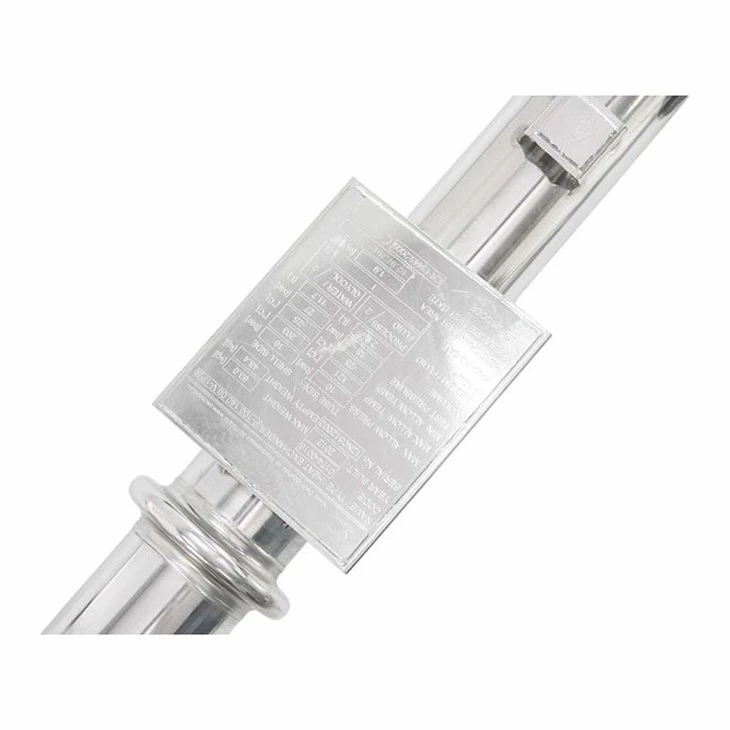

- Výmenníky tepla a trubice: Toto je najbežnejší typ rúrkového výmenníka tepla. Skladá sa z škrupiny s viacerými trubicami vo vnútri. Výmenníky tepla škrupiny a trubice dokážu zvládnuť vysoké tlaky a teploty a sú vhodné pre širokú škálu aplikácií. Napríklad náš304 TUBULÁRNEHO SHELL A TRUBNÝ výmenník teplaVyrobené z 304 nehrdzavejúcej ocele je vysoko odolná a korózia - odolná.
- Dvojité - výmenníky tepla potrubia: Ako už názov napovedá, výmenník tepla s dvojitým potrubím pozostáva z dvoch sústredných potrubí. Jedna tekutina preteká cez vnútornú rúrku, zatiaľ čo druhá preteká cez prstencový priestor medzi týmito dvoma rúrkami. Dvojité - výmenníky tepla potrubia sú relatívne jednoduché a ľahko sa udržiavajú, vďaka čomu sú vhodné pre malé aplikácie.
- Špirálové výmenníky tepla: Tieto výmenníky tepla majú dva špirálové pasáže pre dve tekutiny. Špirálová konštrukcia poskytuje veľkú plochu prenosu tepla v kompaktnom priestore a umožňuje vysokovýkonný prenos tepla.
Údržba a úvahy
Na zabezpečenie optimálneho výkonu tubulárneho výmenníka tepla je nevyhnutná pravidelná údržba. Tu je niekoľko kľúčových bodov, ktoré treba mať na pamäti:
- Zŕzganie: V priebehu času sa môžu usadeniny hromadiť na povrchoch trubice, čím sa zníži účinnosť prenosu tepla. Toto je známe ako znečistenie. Pravidelné čistenie skúmaviek a škrupiny je potrebné na zabránenie znečisteniu.
- Únik: Skontrolujte akékoľvek úniky v skúmavkách, trubicových plachtách alebo pripojeniach. Únik môže viesť k krížovej kontaminácii tekutín a zníženiu účinnosti prenosu tepla.
- Kompatibilita: Uistite sa, že materiály výmenníka tepla sú kompatibilné s použitými tekutinami. Napríklad v aplikáciách, kde je hygiena kritická, napríklad v potravinárskom a farmaceutickom priemysle, aVýmenník teplaMali by sa používať materiály vyrobené z potravín.
Záver
Takže to máš! To je pracovný princíp rúrkového výmenníka tepla. Tieto zariadenia sú skutočne úžasné, čo nám umožňuje efektívne prenášať teplo v širokej škále odvetví. Či už ste vo farmaceutickom, potravinovom alebo chemickom priemysle, studňa - navrhnutá a udržiavaná rúrkový výmenník tepla, môže mať veľký rozdiel vo vašich procesoch.
Ak ste na trhu tubulárneho výmenníka tepla alebo ak máte akékoľvek otázky týkajúce sa našich výrobkov, neváhajte sa osloviť. Sme tu, aby sme vám pomohli nájsť dokonalé riešenie výmenníka tepla pre vaše konkrétne potreby. Začnime konverzáciu a uvidíme, ako môžeme spolupracovať pri zlepšovaní vašich operácií.
Odkazy
- Incropera, FP, DeWitt, DP, Bergman, TL a Lavine, AS (2007). Základy prenosu tepla a hmoty. John Wiley & Sons.
- Green, DW, & Perry, RH (2007). Príručka spoločnosti Perry's Chemical Engineers. McGraw - Hill.
