Navrhovanie a prevádzka riadiaceho systému pre výmenník tepla v chemickom priemysle je rozhodujúcou úlohou, ktorá priamo ovplyvňuje účinnosť, bezpečnosť a produktivitu chemických procesov. Ako dodávateľ výmenníka tepla pre chemický sektor som mal spravodlivý podiel na skúsenostiach s riešením týchto systémov. V tomto blogu sa podelím o niekoľko poznatkov o tom, ako navrhovať a prevádzkovať takýto riadiaci systém.
Pochopenie základov výmenníkov tepla v chemických procesoch
Pred potápaním do riadiaceho systému je nevyhnutné pochopiť, čo robia výmenníci tepla v chemických aplikáciách. Výmenníky tepla sa používajú na prenos tepla medzi dvoma alebo viacerými tekutkami pri rôznych teplotách. V chemickom priemysle by to mohlo znamenať zahrievanie reaktantu na začatie chemickej reakcie, ochladenie produktu na zastavenie reakcie alebo obnovenie tepla z odpadových tokov na zlepšenie energetickej účinnosti.

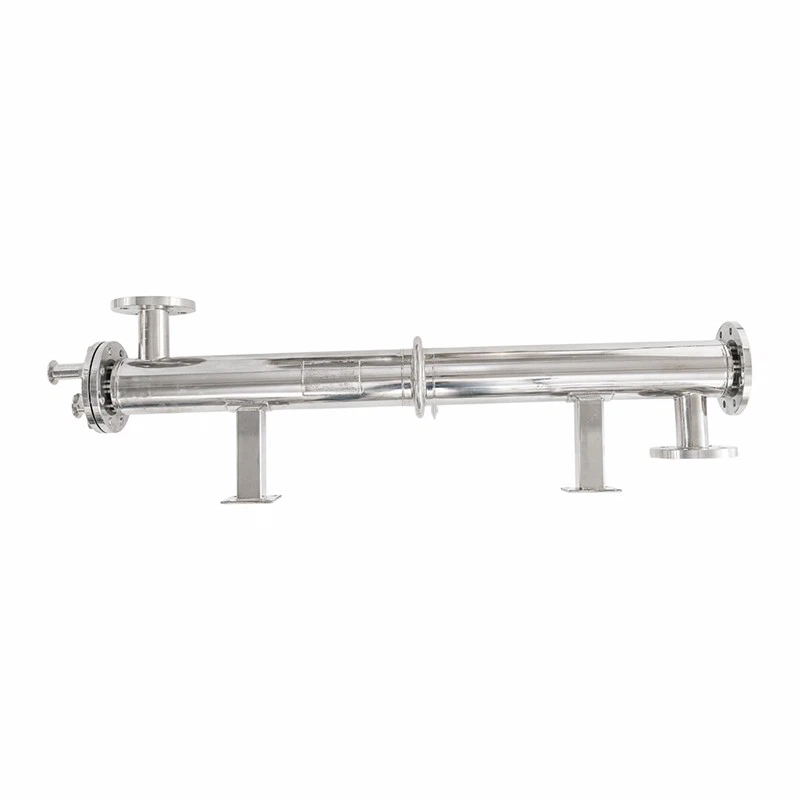

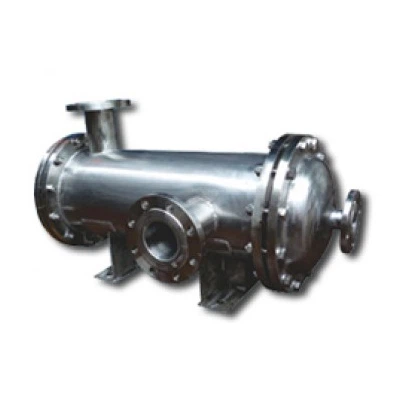

K dispozícii sú rôzne typy výmenníkov tepla, z ktorých každý má vlastné výhody a obmedzenia. Napríklad,Výmenník tepla titánu a trubiceje známy svojou vynikajúcou odolnosťou proti korózii, vďaka čomu je vhodný na manipuláciu s agresívnymi chemickými tekutinami. Na druhej strane,304 výmenník tepla doštičkyPonúka vysokú účinnosť prenosu tepla a kompaktný dizajn, ktorý je vynikajúci pre aplikácie, v ktorých je priestor obmedzený. A ak ste v lekárskom priemysle,Dvojitý výmenník tepla pre lekársky priemyselPoskytuje ďalšiu vrstvu ochrany proti kontaminácii.
Navrhovanie riadiaceho systému
Prvým krokom pri navrhovaní riadiaceho systému pre výmenník tepla je definovanie riadiacich cieľov. Čo chcete, aby sa riadiaci systém dosiahol? Medzi bežné ciele patrí udržiavanie špecifickej výstupnej teploty, reguláciu prietoku tekutín alebo optimalizácia spotreby energie.
Akonáhle sú ciele jasné, musíte zvoliť príslušné senzory a ovládače. Senzory sa používajú na meranie premenných, ako je teplota, tlak a prietok, zatiaľ čo ovládače sa používajú na úpravu činnosti výmenníka tepla, ako sú otváracie alebo uzatváracie ventily. Napríklad teplotný senzor môže byť nainštalovaný na výstupe z výmenníka tepla na meranie teploty tekutiny. Na základe tohto merania môže riadiaci systém upraviť prietok horúcej alebo studenej tekutiny pomocou riadiaceho ventilu.
Ďalej musíte zvoliť kontrolu stratégie. K dispozícii je niekoľko kontrolných stratégií, ako napríklad proporcionálna integrálna derivácia (PID), kontrola, kontrola kaskády a prediktívna kontrola modelu. Kontrola PID je najčastejšie používanou stratégiou kvôli jej jednoduchosti a účinnosti. Vypočíta chybu medzi požadovanou požadovanou hodnotou a skutočným meraním a podľa toho upravuje ovládač.
Ďalším dôležitým aspektom dizajnu je zváženie bezpečnostných prvkov. V chemickom priemysle je bezpečnosť nanajvýš dôležitá. Riadiaci systém by mal mať zabudované bezpečnostné mechanizmy, aby sa zabránilo prehriatiu, pretlaku alebo iných nebezpečných podmienok. Napríklad alarm s vysokou teplotou je možné nastaviť na upozornenie operátorov, ak teplota prekročí určitý limit.
Prevádzka riadiaceho systému
Akonáhle je riadiaci systém navrhnutý a nainštalovaný, je čas začať ho prevádzkovať. Prvým krokom je kalibrovanie senzorov a ovládačov, aby sa zabezpečilo presné merania a spoľahlivú prevádzku. Zahŕňa to porovnanie údajov senzorov so známymi normami a upravovanie ovládačov na ich správne pozície.
Počas normálnej prevádzky je dôležité pravidelne sledovať výkon riadiaceho systému. Skontrolujte hodnoty teploty, tlaku a prietoku, aby ste sa uistili, že sú v požadovanom rozsahu. Ak sa zistia nejaké odchýlky, vyšetrte príčinu a podniknite príslušné kroky. Napríklad, ak je teplota výstupu vyššia ako požadovaná hodnota, možno budete musieť zvýšiť prietok studenej tekutiny.
Je tiež dobré uchovávať záznamy o prevádzkových údajoch. Tieto údaje sa môžu použiť na analýzu výkonu výmenníka tepla v priebehu času, na identifikáciu akýchkoľvek trendov alebo vzorov a v prípade potreby vylepšenia riadiaceho systému.
Okrem toho je nevyhnutná pravidelná údržba riadiaceho systému. Zahŕňa to čistenie senzorov, mazanie ovládačov a kontrolu elektrických pripojení. Vykonaním pravidelnej údržby môžete zabrániť poruchám a zabezpečiť dlhodobú spoľahlivosť riadiaceho systému.
Riešenie problémov Bežné problémy
Dokonca aj s dobre navrhnutým a riadne prevádzkovaným riadiacim systémom môžu problémy stále vzniknúť. Niektoré bežné problémy zahŕňajú poruchy senzorov, zlyhania ovládača a nestabilita kontrolnej slučky.
Ak existuje podozrenie na poruchu snímača, prvým krokom je skontrolovať zapojenie a pripojenia. Voľné alebo poškodené vodiče môžu spôsobiť nepresné hodnoty. Ak je zapojenie v poriadku, môže byť potrebné vymeniť senzor.
Poruchy ovládača môžu byť spôsobené mechanickými problémami, ako je uviaznutý ventil alebo elektrické problémy, ako je chybný motor. V prípade mechanického problému bude možno potrebné opraviť alebo vymeniť ovládač. V prípade elektrických problémov skontrolujte napájanie a riadiace signály.
Nestabilita kontrolnej slučky môže byť spôsobená rôznymi faktormi, ako je nesprávne ladenie kontrolných parametrov, zmeny v podmienkach procesu alebo vonkajšie poruchy. Na vyriešenie tohto problému možno budete musieť prehodnotiť kontrolné parametre alebo upraviť stratégiu riadenia.
Záver
Navrhovanie a prevádzka riadiaceho systému pre výmenník tepla v chemickom priemysle je zložitá, ale obohacujúca úloha. Pochopením základov výmenníkov tepla, starostlivým navrhovaním riadiaceho systému, správnym prevádzkovaním a riešením problémov, ktoré sa vyskytnú, môžete zabezpečiť efektívnu a bezpečnú prevádzku vášho výmenníka tepla.
Ak ste na trhu s výmenníkom tepla alebo potrebujete pomoc s navrhovaním a prevádzkou riadiaceho systému, neváhajte sa osloviť. Sme tu, aby sme vám pomohli so všetkými vašimi potrebami výmenníka tepla.
Odkazy
- Incropera, FP a DeWitt, DP (2002). Základy prenosu tepla a hmoty. John Wiley & Sons.
- Smith, JM, Van Ness, HC a Abbott, MM (2001). Úvod do termodynamiky chemického inžinierstva. McGraw-Hill.
- Seborg, De, Edgar, TF a Mellichamp, DA (2011). Dynamika procesu a riadenie. John Wiley & Sons.
