Navrhovanie výmenníka tepla 304 na regeneráciu odpadového tepla môže byť hra - menič pre mnoho odvetví. Ako dodávateľ výmenníka tepla 304 tanierov som videl z prvej ruky, ako tieto zariadenia môžu výrazne zlepšiť energetickú účinnosť a znížiť prevádzkové náklady. V tomto blogu vás prevediem kľúčovými krokmi na navrhnutie výmenníka tepla 304 na regeneráciu odpadového tepla.
Pochopenie základov 304 doskových výmenníkov tepla
Najprv najprv, povedzme si o tom, čo je výmenník tepla 304. 304 Nerezová oceľ je populárnou voľbou materiálu pre výmenníkov tepla, pretože je odolná voči korózii, odolná a relatívne cenovo dostupná. Výmenníky tepla doštičiek pozostávajú zo série tenkých vlnitých dosiek, ktoré sú naskladané dohromady. Vlnitá vytvárajú turbulentný tok tekutín, čo zvyšuje účinnosť prenosu tepla.
Pokiaľ ide o regeneráciu odpadového tepla, myšlienkou je zachytiť teplo, ktoré by sa inak zbytočne premrhalo, a používať ho pre iné procesy. To nielen šetrí energiu, ale tiež znižuje environmentálny vplyv priemyselných operácií.
Krok 1: Posúdiť zdroj odpadového tepla
Prvým krokom pri navrhovaní výmenníka tepla 304 doštičiek na regeneráciu odpadového tepla je porozumieť zdroju odpadového tepla. Potrebujete vedieť nasledujúce:
- Teplota: Aká je teplota prúdu odpadového tepla? Tým sa určí teplotný rozdiel, ktorý je k dispozícii na prenos tepla. Napríklad, ak je odpadové teplo pri vysokej teplote, môžete potenciálne preniesť viac tepla do studenej tekutiny.
- Prietok: Koľko z tepelného tepelného odpadu tečie na jednotku času? Vyšší prietok vo všeobecnosti znamená, že sa môže preniesť viac tepla, ale ovplyvňuje aj návrh výmenníka tepla.
- Kompozícia: Aké je chemické zloženie tepelného tepelného tepla? Ak obsahuje korozívne látky, nehrdzavejúca oceľ 304 môže potrebovať ďalšiu ochranu alebo iné povrchové ošetrenie.
Krok 2: Určite požiadavky na prenos tepla
Po vyhodnotení zdroja odpadového tepla musíte zistiť, koľko tepla chcete preniesť. Závisí to od zamýšľaného použitia obnoveného tepla. Napríklad, ak používate obnovené teplo na predbežné zahrievanie prúdu napájacej vody, musíte poznať požadované zvýšenie teploty napájacej vody a jej prietok.
Rýchlosť prenosu tepla (Q) sa dá vypočítať pomocou vzorca:
[Q = m \ krát c_p \ krát \ delta t]
kde (m) je hmotnostný prietok tekutiny (C_P) je špecifická tepelná kapacita tekutiny a (\ delta t) je teplotný rozdiel medzi vstupom a výstupom tekutiny.
Krok 3: Vyberte geometriu a konfiguráciu dosky
Geometria dosiek v tepelnom výmenníku hrá rozhodujúcu úlohu pri účinnosti prenosu tepla. Existujú rôzne typy doskových geometrie, ako sú chevronové vzory, vzory rybej kosti atď. Výber geometrie závisí od charakteristík toku a požiadaviek na prenos tepla.
Musíte sa tiež rozhodnúť o konfigurácii dosiek. Zahŕňa to počet dosiek, rozstup medzi doskami a usporiadanie doštičiek (rovnobežné alebo protiprúdové tok). Usporiadanie počítadla - prietokom vo všeobecnosti poskytuje lepšiu účinnosť prenosu tepla ako paralelné - prietokové usporiadania, pretože udržiavajú konštantnejší teplotný rozdiel po celej dĺžke výmenníka tepla.
Krok 4: Vypočítajte oblasť prenosu tepla
Plocha prenosu tepla (A) výmenníka tepla doštičky je kritickým parametrom. Môže sa vypočítať pomocou nasledujúceho vzorca:
[Q = u \ -krát a \ krát \ delta t_ {lm}]
kde (u) je celkový koeficient prenosu tepla a (\ delta t_ {lm}) je log - stredný teplotný rozdiel.
Celkový koeficient prenosu tepla (U) berie do úvahy tepelný odpor dosiek, tekutín a všetkých vrstiev znečistenia. Môžete odhadnúť (U) na základe experimentálnych údajov alebo korelácií dostupných v literatúre.
Krok 5: Zvážte pokles tlaku
Pokles tlaku je ďalším dôležitým faktorom pri návrhu výmenníka tepla. Vysoký tlak znamená, že na čerpanie tekutín cez tepelný výmenník je potrebných viac energie. Musíte sa ubezpečiť, že pokles tlaku na výmenníku tepla je v prijateľnom rozsahu.
Pokles tlaku môže byť ovplyvnený geometriou dosky, prietokom a viskozitou tekutín. Na odhad poklesu tlaku môžete použiť empirické korelácie av prípade potreby úpravy návrhu.
Krok 6: Vyhodnoťte náklady a údržbu
Pri navrhovaní výmenníka tepla 304 doštičiek na výmenu odpadového tepla, náklady a údržba sú tiež dôležitými úvahami. Náklady na výmenník tepla zahŕňajú náklady na dosky, tesnenia, rám a inštaláciu. Musíte vyvážiť výkon výmenníka tepla s jeho nákladmi.
Údržba je tiež rozhodujúca. 304 z nehrdzavejúcej ocele sa relatívne ľahko čistí, ale v priebehu času sa môže vyskytnúť znečistenie. Musíte zvážiť, aké ľahké je prístup a čistenie dosiek a či je potrebné pravidelne vymeniť tesnenia.
Súvisiace výmenníky tepla

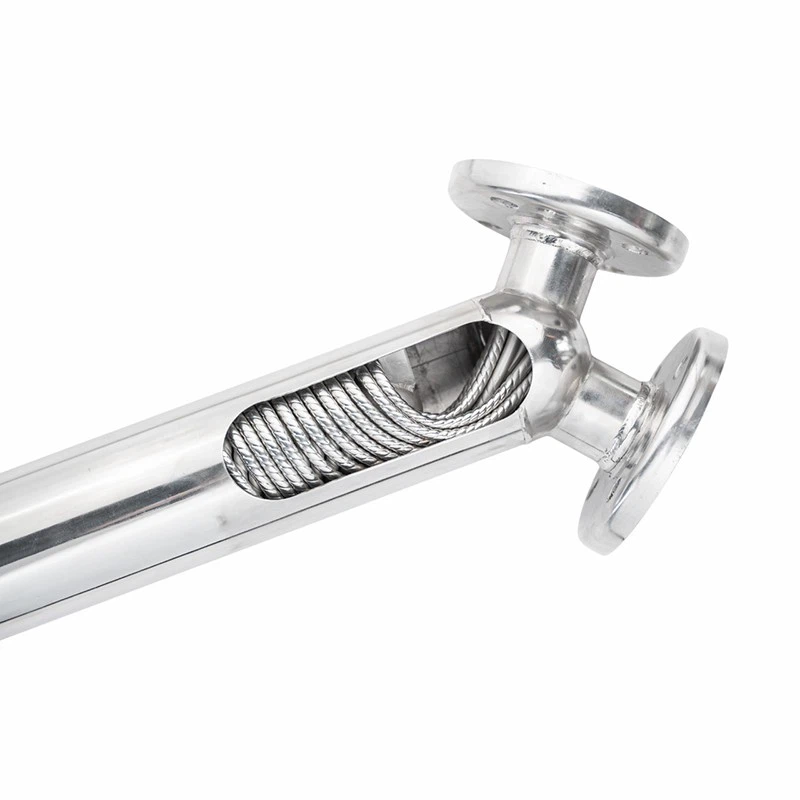

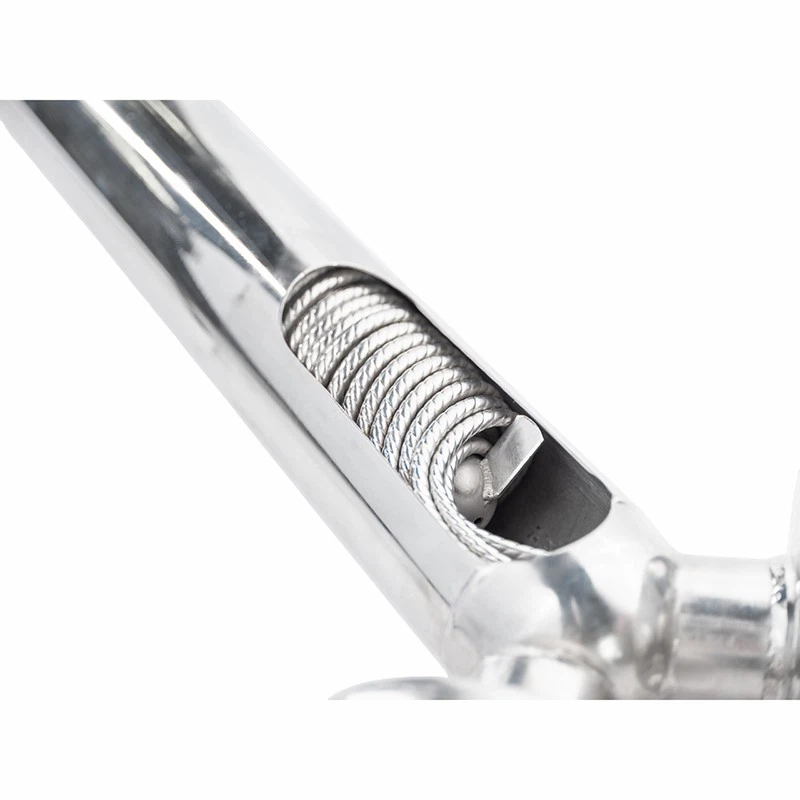

Ak máte záujem o iné typy výmenníkov tepla, ponúkame tiež rôzne možnosti. NapríkladVýmenník tepla titánu a trubiceje známy svojou vynikajúcou odolnosťou proti korózii, najmä v drsnom chemickom prostredí. Ten316 Špirálová rana a výmenník tepla tepla.Poskytuje vysoký stupeň kompaktnosti a efektívny prenos tepla. AVýmenník tepla z uhlíkovej oceleje nákladová - efektívna možnosť pre menej korozívne aplikácie.
Záver
Navrhovanie výmenníka tepla 304 doštičiek na regeneráciu odpadového tepla je zložitý, ale odmeňujúci proces. Dodržiavaním vyššie uvedených krokov môžete vytvoriť výmenník tepla, ktorý efektívne obnovuje odpadové teplo, šetrí energiu a znižuje prevádzkové náklady.
Ak máte záujem o kúpu výmenníka tepla 304 tanierov pre potreby obnovy odpadového tepla, alebo ak máte akékoľvek otázky týkajúce sa procesu navrhovania, neváhajte nás osloviť. Sme tu, aby sme vám pomohli nájsť najlepšie riešenie pre vaše konkrétne požiadavky.
Odkazy
- Incropera, FP a DeWitt, DP (2002). Základy prenosu tepla a hmoty. Wiley.
- Shah, RK, & Sekulic, DP (2003). Základy dizajnu výmenníka tepla. Wiley.
